9-19工业离心通风机

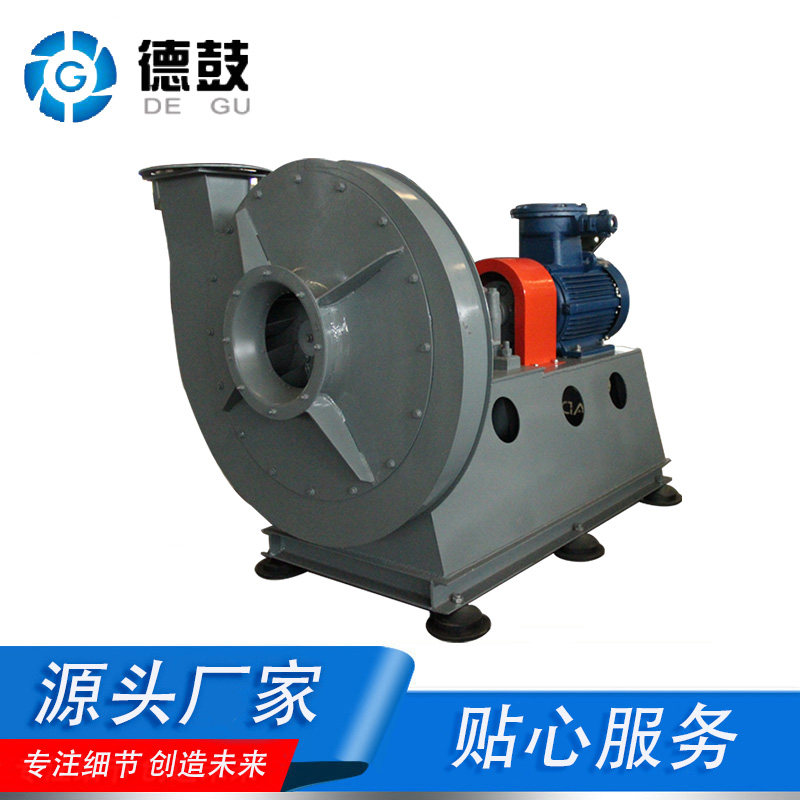

9-19型离心通风机

离心通风机一般用于工厂等大型建筑物的室内通风换气，也可用于锅炉、锻冶炉等的高压强制通风，以及应用干物料输送等场合，离心通风机输送气体的种类为空气或其他不易

燃易爆、对钢材无腐蚀性气体。气体内不许含有粘性物质，所含尘土及硬质颗粒物不大于150mg/m。输送气体的温度一般不得超过80℃

结构特点

离心通风机一般由进风口、叶轮、蜗壳、出风口、传动组、底座及电动机等部件组成。

1、进风口进风口制成整体，装于风机蜗壳的侧面。进风口轴向界面为流线型，能使气体均匀地进入叶轮，以降低流动损失和提高叶轮效率。

2、叶轮:叶轮是离心通风机重要的部件，其功能是将机械能转换成静压能和动能，叶轮通常由前盘、叶片、后盘、轴盘组成，装配前经静、动平衡校正，运转平稳，空气性能良好。

3、蜗壳:蜗壳是气流的通道，型线通常为对数螺旋线，具有收集气体并导至出风口的作用，蜗壳也有一定的扩压作用。

4、出风口:气体流出通风机的通道，出风口上钻有螺栓孔，可与风管连接。

5、传动组:由主轴、轴承箱、滚动轴承、皮带轮或联轴器组成。主轴一端接叶轮，一端接皮带轮或联轴器。

6、底座:用于支承蜗壳、电机，能风机运作平稳。机架上预留安装孔，用户无需自制安装基础，便于安装。
